高岭土作为一种重要的非金属矿物材料，广泛应用于造纸、陶瓷、塑料、橡胶和涂料等多个工业领域。随着市场需求的增长和技术的进步，传统的煅烧工艺已难以满足高质量、大规模生产的需要。悬浮预热加回转窑煅烧工艺凭借其热效率高、能耗低、产品质量稳定等优势，已成为现代高岭土深加工领域的主流技术之一。

工艺概述

该工艺的核心原理是通过悬浮预热系统对高岭土进行有效预加热，随后在回转窑中完成高温煅烧过程，从而实现高岭土的物理化学性质改性，提高其白度、化学稳定性及功能性。

该工艺具有以下显著特点：

热效率高：利用烟气余热预热原料，提高能源利用率；

能耗低：整体能耗较传统工艺减少20%-30%；

连续化生产：适合大规模工业化运行；

产品性能稳定：煅烧温度与时间控制精准，产品质量一致性高；

环保性能好：便于尾气处理，减少污染物排放。

工艺流程详解

1. 原料预处理

为了确保后续工序顺利进行，首先对原矿进行破碎和研磨处理：

破碎：将大块高岭土原矿破碎至粒径≤5mm；

研磨与筛分：使用雷蒙磨等设备将物料研磨至200目以上，并去除杂质；

配料调整：根据产品要求添加助剂(如助烧剂)以优化煅烧。

2. 悬浮预热系统

悬浮预热器通常由多级旋风筒组成，形成有效的热交换系统。在此阶段：高岭土细粉与来自回转窑的高温烟气逆向流动，在管道中呈悬浮状态进行快速热交换；

烟气温度从约1000℃降至300-400℃；

高岭土温度升至500-700℃，完成初步脱水和部分分解反应(如羟基脱除)。

3. 回转窑煅烧

煅烧是整个工艺的核心环节，主要在倾斜安装的旋转圆筒内完成：

煅烧温度控制在900-1250℃，使高岭石发生晶型转变(如转化为莫来石和石英)；

煅烧时间一般为30分钟至数小时，取决于窑体长度、转速和温度制度；

燃料可采用煤粉、天然气等，可根据环保要求选择清洁能源；

通过多点测温与自动燃烧控制系统，确保温度场均匀稳定。

4. 冷却与后处理

煅烧后的高岭土需经过冷却和精细加工：

快速冷却：通过竖式冷却器或骤冷装置迅速降温，防止晶体过度生长；

粉磨与改性：根据用途进行超细粉碎(如D90=2-5μm)或表面改性(如偶联剂处理)；

包装入库：成品经筛分、合格后包装，准备出厂。

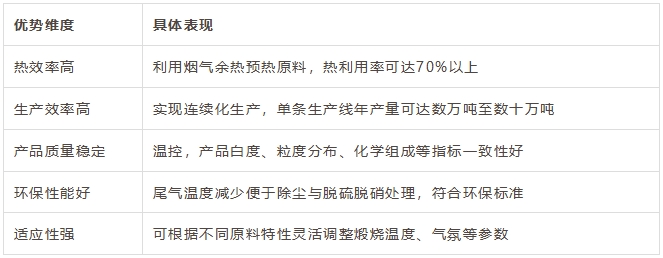

工艺优势分析

关键技术要点

悬浮预热器设计：优化结构设计，避免短路和积料，提高气固接触效率；

回转窑温度控制：采用多点测温和智能燃烧控制系统，保障温度均匀；

原料粒度控制：严格控制研磨细度和粒度分布，影响预热和煅烧效率；

气氛调节：根据产品需求调节窑内氧化、还原或中性气氛，抑制铁钛显色；

自动化控制：引入PLC+DCS系统，实现全流程智能化监控与优化。

应用领域与产品特性

应用领域

造纸工业：作为填料和涂层材料，提高纸张白度和印刷性能；

陶瓷工业：用于陶瓷坯料和釉料，改善烧结性能；

塑料与橡胶：增强制品力学性能、耐热性和尺寸稳定性；

涂料工业：作为体质颜料，提高涂层遮盖力和耐候性。

产品特性

高白度：可达85%-95%(ISO标准)；

良好分散性：易于在介质中分散；

化学稳定性强：耐酸碱、耐高温；

独特晶体结构：莫来石相赋予优异的热学与力学性能。

工艺发展趋势

智能化与自动化：推进全流程数字化管理，提高生产效率和产品质量；

节能与低碳：开发烟气余热发电技术，探索氢能等清洁能源替代；

产品精细化：针对高端市场开发高纯度、高活性煅烧高岭土产品；

环保升级：采用低氮燃烧技术和有效除尘脱硫装置，满足更严格的环保标准。

典型工艺案例

某国内大型高岭土企业采用"4级悬浮预热器 +  φ4.5×72m回转窑"工艺，年产煅烧高岭土达30万吨。产品白度≥92%，能耗比传统工艺减少25%，广泛应用于高端造纸涂层和塑料填料，经济效益显著，具有良好的示范推广价值。

悬浮预热加回转窑煅烧工艺不仅实现了高岭土的大规模有效生产，还显著提高产品的附加值和市场竞争力。随着智能制造和绿色制造理念的深入推进，该工艺将在未来高岭土深加工领域发挥更加重要的作用，推动行业向高质量、可持续方向发展。
