一、项目概况

设备名称：PC400x300锤式破碎机

转子直径：φ400mm

转子长度：300mm

转子转速：1100r/min

锤头数量：20个

产    量：3-5 t/h

电机功率：11Kw

二、工作原理

PC400×300锤式破碎机利用锤头的高速冲击从而对物料进行中碎和细碎。锤头铰接于高速旋转的转子上，进入锤式破碎机的物料首先受到高速运动锤头的初次冲击而初次破碎，同时获得动能，并高速飞向机壳内壁的破碎板而再次受到破碎后被排除机外，完成物料的破碎。

三、设备结构组成及特点

PC400×300锤式破碎机主要组成部分有：机壳、转子、衬板、反击板、传动装置等组成：

1、机壳是由中碳钢板焊接而成，带有多条加强筋，并沿转子轴中心线分为机壳上盖和底座两部分，拆卸方便；

2、机壳内壁护板与衬板全部由优质碳素钢制成，延长了机壳的使用寿命；

3、转子有20个锤头，绕圆周均匀分布，锤头采用60号钢材质，结实耐用；

4、反击板采用ZGMn13材质铸造而成，坚固而耐磨，起反击破碎作用，同时具有保护机壳不受直接冲击延长破碎机使用寿命的功能；

5、采用三角皮带传动，当有较大或较硬物料时，减轻电机负担，延长电机寿命。

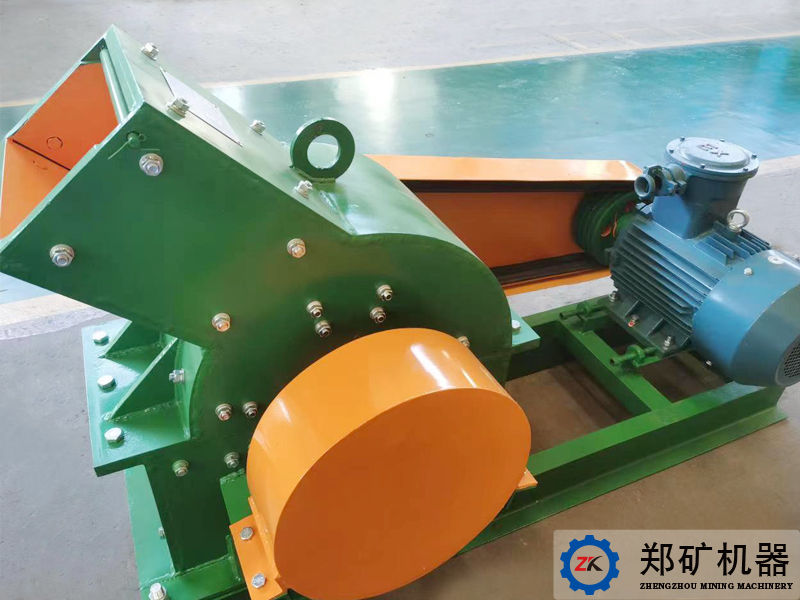

四、设备图片
