一、项目概况

签订日期：2017-01-25

处理物料：污泥、河泥、渣土等

处理能力：10万m3/a

设备配置：插接式回转窑（φ2m）1台、冷却机1台、对辊制粒机1台、双轴搅拌机2台

福建一家专业从事节能建材生产的企业，公司拥有全自动智能生产线，可进行污泥陶粒和砌块的生产。为扩大生产，经过半年多的考察，郑矿机器以优异的解决方案，赢得客户的信任，双方于2017年01月份签署总包合同。在方案确定过程中，双方多次到项目现场、案例现场实地交流，多次改进工艺。

本生产线整体设计满足环保要求，在设计中多处采用节能改进设备，在规划上尽量利用原有厂房，减少项目用地。

二、解决方案

本生产线生产陶粒的工艺过程为：原料烘干料→原料配料→陈化→原料上料→原料搅拌→制粒→整形筛选→煅烧→冷却→筛分→储存。

1）污泥和黏土经过配料进行预混合，然后混合后的物料进入陈华库进行陈化储存。陈化合格物料由铲车上料至箱式喂料机，箱式喂料机将物料喂至皮带输送机上，然后通过皮带输送机输送至双轴搅拌机进行搅拌。经过双轴搅拌机搅拌后的物料被输送至对辊造粒机进行挤压造粒。造完的生料球经过整形筛进行筛分，整形筛将5mm以下的不合格陶粒筛除，合格的陶粒送至窑尾顶部的下料管，进入回转窑内。下料管上端设置双重闸板阀，起到锁风的作用，使得物料进入窑尾时不会有气体溢出，不合格的物料被筛分下来。

2）生料粒在回转窑内，随着回转窑的旋转，逐步向窑头方向移动，在烧成带1050℃~1200℃温度下，煅烧成陶粒。然后进入竖式冷却机进行冷却，从出料端卸出。外界的冷空气通过风机被强制吹入冷却机，与热陶粒进行逆向的热交换，被加热后，作为高温二次热风进入到窑内，显著降低系统的热耗。回转窑分为两段，烘干段和焙烧段，各段的速度可调，插接部分采用不锈钢鱼鳞片密封装置。

3）在回转窑的窑尾将烟气介入到烘干窑内，先对含水率较高的物料进行烘干，然后再将烟气排到布袋除尘器中进行除尘。袋收尘器的排放浓度可以达到30mg/Nm³以下，实现达标排放，清洁生产。经过净化后的烟气通入到脱硫塔内进行脱硫处理，经过脱硫处理后的烟气被风机引向烟囱后直接排放。

4）从市场上买来的稻壳一般都是经过粉碎后被运送到厂里，用统一的编织袋装好。将稻壳倒入上料斗后，稻壳被斗式提升机提升到稻壳仓内。稻壳仓内的稻壳借助仓下设置的调速喂料给单通道燃烧器，同时一次风机给单通道燃烧器提供外界风作为助燃风使用，稻壳经单通道燃烧器点然后喷入窑内。出冷却机的陶粒，提升到料场堆存。

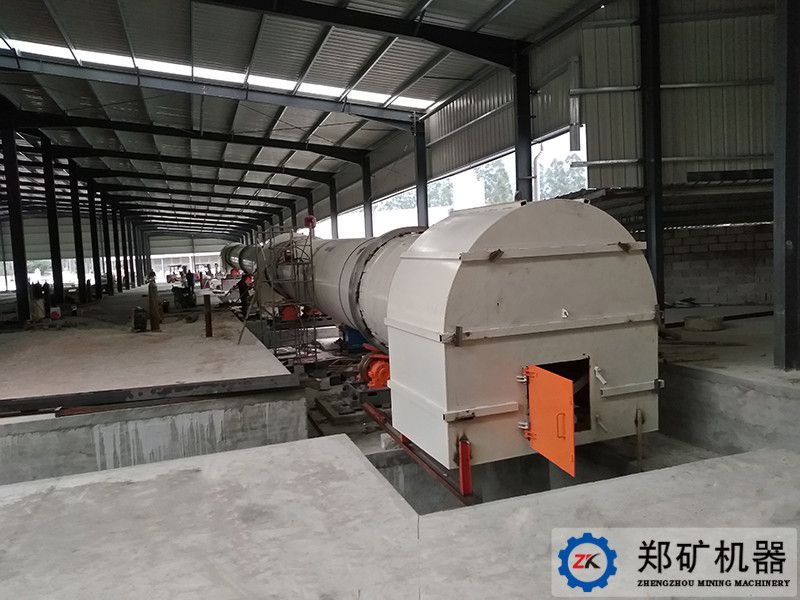

三、项目现场
