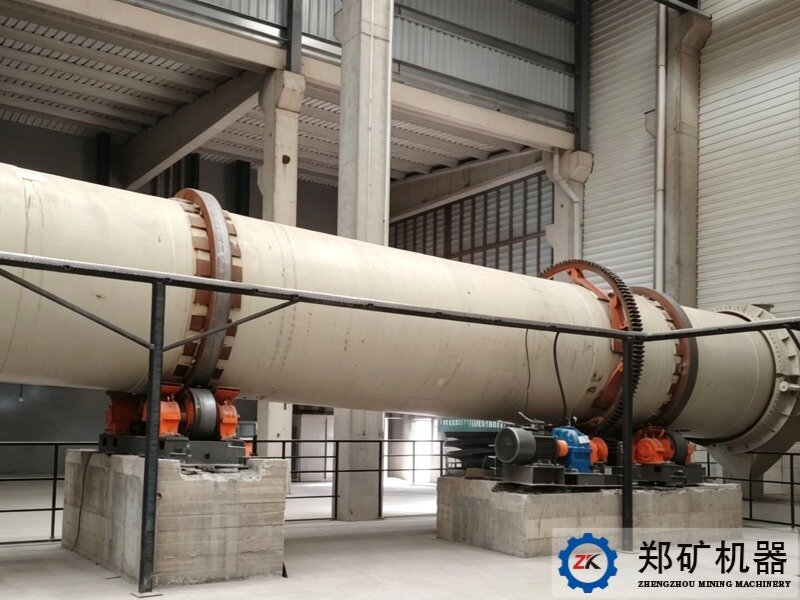

矿渣烘干机

矿渣烘干机设计合理,制作精良,性能稳定、工艺先进、产量高,能耗低,占地面积小、机械化程度高。

设备型号:Ø1.0×10m—Ø3.6×36m

烘干产能:1(t/h)—40(t/h)

应用范围:矿渣烘干机设备广泛用于建材,冶金、选矿、化工、水泥等行业,它适用多种燃烧炉使用:高温沸腾炉,磨煤喷粉炉以及人工加煤炉,可用于烘干矿渣、电石渣、石灰石、粘土、河沙、石英沙、水渣等物料。

联系我们

郑矿机器电话

手机:15617656612

微信:15617656612

QQ: 1247886140

工业园区:河南省郑州荥阳市乔楼蔡砦工业区

办 公 区:郑州市西三环279号国家大学科技园东区13号楼15楼

矿渣烘干机产品介绍

矿渣烘干机是*种回转式烘干机,主要由回转筒体、引风设备、高速打散设备、扬料板,自清扫装置、传动装置,输送设备、热风设备、减速机、支撑装置及密封装置等部件组成。矿渣烘干机设计合理,制作精良,性能稳定、工艺先进、产量高,能耗低,占地面积小、机械化程度高。


工作原理

  1、在矿渣烘干机进行工作的时候, 随着圆筒的转动物料受重力作用运行到较底的*端,湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给,使湿物料得以干燥。

  2、然后在出料端经皮带机或螺旋输送机送出,载热体经干燥器以后,一般需要旋风除尘器将气体内所带物料捕集下来,载热体一般分为热空气、烟道气等。

  3、如需进*步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再排放。


烘干机结构图

结构组成

  矿渣烘干机主要由传动装置、托轮支承装置、托挡轮支承装置、筒体、等组成,主要结构特点是:

  1、单筒烘干机有2~4个支点(大部分为3个支点),安装时容易保证托轮与筒体轮带接触面平行于筒体轴线;

  2、支承装置采用滚动轴承,使托轮支承结构大为简化,可以降低烘干机运转过程中的无用功损耗,也使维护和检修更加便捷;

  3、轮带与筒体之间留有*定的间隙,保证筒体在正常工作状态下轮带紧箍在筒体上起到加强筒体作用;

  4、传动系统采用新型的交流变频调速技术,与传统电磁调速、直流调速相比,其更加节能环保,而且调速范围大、效率高、调速精度高、运行平稳。

技术参数
规格(m)筒体生产能力(t/h)电机型号功率(kW)减速机
内径(mm)长度(mm)倾角(°)转速(rpm)
φ1.2 X 12120012000l852-5Yl60LM-611ZQ500
φ1.5 X 151500150001.84.284-5Yl60L-618.5ZQ650
φ1.8 X 181800180001.856-8Y200Ll-622ZQ650
φ2.0 X 2020002000023.387-10Y200L2-630ZQ650
φ2.2 X 22220022000182.89-14Y250M-645ZQ650
φ2.4 X 242400240002.52.8214-16Y280S-655ZQ750
φ2 6 X 262600260002.52.5816-18Y280M-675ZQ850
φ2 8 X 282800280002.52.5520-22Y315S-690ZL115
φ3.0 X 303000300002.52.6922-24Y315Ll-6132ZL130
φ3.2 X 323200320002.52.624-26Y315M-4200ZSY450
φ3.4 X 343400340002.52.5126-28Y315L2-4315ZL130
φ3.6 X 343600360002.52.5130-40Y315L2- 4315ZL130
φ4.0 X 464000400002.52.0940-45YKK4003-4400ZSY630
φ4.2 X 424200420002.52.0945-46YKK4005-4400ZSY630


温馨提示:如果您需要了解更多工艺、参数、备品、配件及安装调试服务等信息,请联系: 15617656612 !
