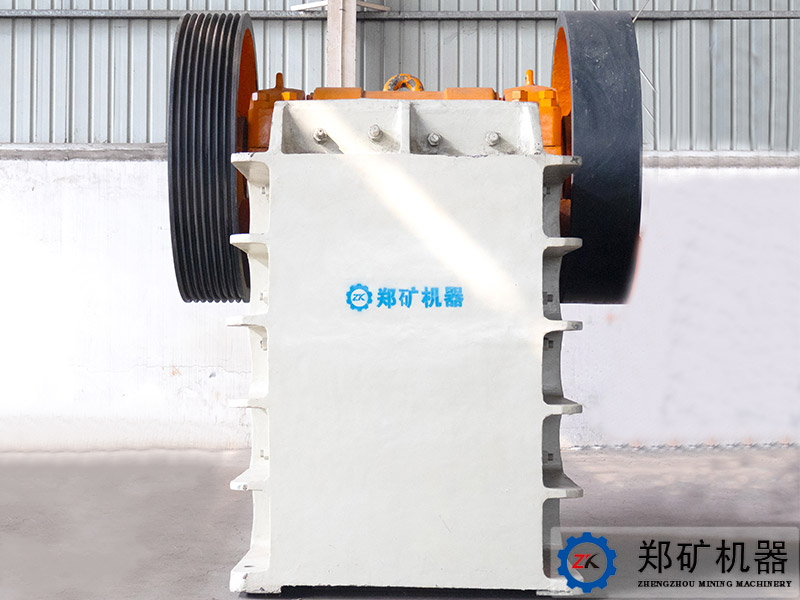

颚式破碎机

颚式破碎机

应用范围:砂石料场、矿山开采破碎、煤矿开采破碎、混凝土搅拌站、干粉砂浆、电厂脱硫等

适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石、建筑垃圾等

进料粒度:120-1500mm

生产能力:1-500t/h


人工客服 在线留言
  • 电话15617627965
  • 微信dewei731
    微信联系

联系我们

郑矿机器电话

手机:15617627965

微信:dewei731

QQ: 2223101505

工业园区:河南省荥阳市乔楼蔡砦工业区

办 公 区:郑州市西三环279号国家大学科技园东区13号楼15楼

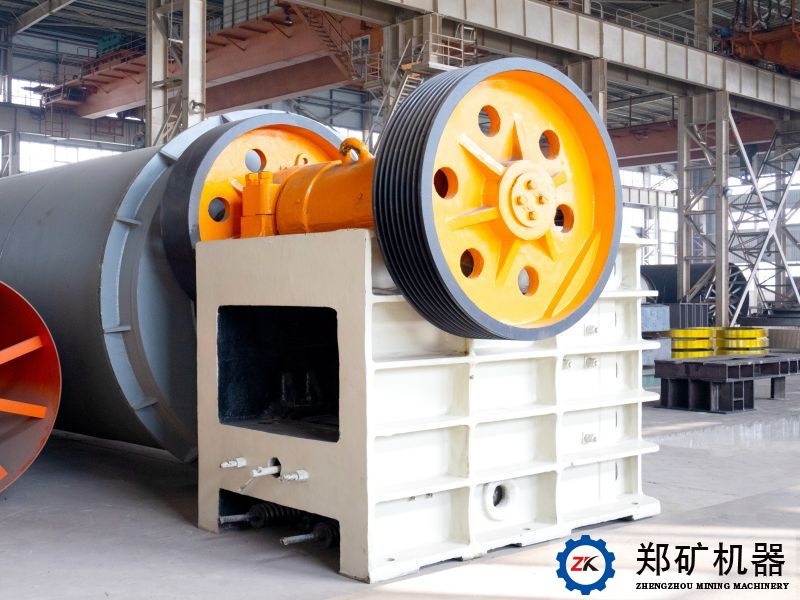

颚式破碎机产品介绍

  颚式破碎机简称颚破,是出现较早的破碎设备,因其构造简单、坚固、工作可靠、维护和检修容易以及生产和建设费用比较少,因此,直到现在仍然广泛地应用在冶金、化工、建材、电力、交通等工业部门,用于抗压强度在147-245MPa的各种矿石和岩石的粗、中、细碎。为满足冶金、矿山、建筑等工业部门破碎高强度、高硬度需要,红星机器一直投入很多人力、物力、财力用于研发高效节能的新型颚式破碎机,不断有更多新型颚式破碎机推出,欢迎持续关注我厂。

  颚式破碎机主要用于对各种矿石与大块物料的中等粒度破碎,广泛应用于矿山、冶炼、建材、公路、铁路、水利和化工等行业。(被破碎物料的抗压强度为不超过320MPa。)


突出优势


  1、采用了无摩擦破碎机理,物料在破碎过程中,颚板对物料的作用为纯挤压力而无相对滑动,因此颚板使用寿命长;

  2、对前板进行了结构优化,使得破碎腔加深而且无死区,物料受破碎的次数增加,动颚部的行程加大,排料顺畅,破碎能力也得到提高;

  3、生产效率高,破碎比大,产品粒度均匀,能耗低;

  4、垫片式排料口调整装置,可靠方便,调节范围大,增加了设备的灵活性;

  5、颚板采用高强度锰钢,一次成型铸造,具有耐磨、抗压、寿命长等特点;

  6、结构简单,工作可靠,运营费用低,润滑系统安全可靠,部件更换方便;

  7、噪音低,粉尘少。

工作原理

  颚式破碎机工作方式为曲动挤压型,工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时,肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与次同时,物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆、弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料,实现批量生产。


结构组成


  1、机架
  颚式破碎机主要由侧板、前箱组件、后箱等组成;

  2、偏心轴转动部分
  颚式破碎机主要由动鄂、偏心轴、轴承、轴承座、皮带轮等组成,是传递动力的主要部分;

  3、破碎腔工作部分
  颚式破碎机主要由定鄂板、动鄂板、侧衬板、护板等组成,是破碎物料的工作部件;
  4、保险装置
  颚式破碎机由肘板、肘板座、弹簧、弹簧拉杆等组成,是破碎机在非正常情况下起安全防护作用的零部件;
  5、排料口调整装置
  颚式破碎机主要由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆等组成,用于调整排料口的大小尺寸,控制出料粒度。

技术参数

型号规格

进料口尺寸(mm)

最大进料粒度(mm)

排料口调整范围(mm)

处理能力(m3/h)

功率(kW)

重量(t)

PE-250×400

250×400

210

20~60

3~13

15

2.8

PE-400×600

400×600

340

40~100

10~35

30

6.5

PE-500×750

500×750

425

50~100

25~60

55

10.6

PE-600×900

600×900

500

65~180

30~85

55~75

15.5

PE-750×1060

750×1060

630

80~180

72~150

90~110

28

PE-800×1060

800×1060

80

100~200

85~143

90~110

30

PE-870×1060

870×1060

750

170~270

145~235

90~110

30.5

PE-900×1060

900×1060

780

200~290

170~250

90~110

31

PE-900×1200

900×1200

780

95~255

100~240

110~132

49

PE-1000×1200

1000×1200

850

195~280

190~275

110~132

51

PE-1200×1500

1200×1500

1020

150~300

250~500

160

100.9

PEX-150×500

150×500

120

10~40

3~15

11

2.5

PEX-150×750

150×750

20

10~40

5~16

18.5

3.5

PEX-250×750

250×750

210

15~50

8~35

30

5.8

PEX-250×1000

250×1000

210

15~50

13~45

37

6.4

PEX-250×1200

250×1200

210

15~50

13~50

37

7.7

PEX-300×1300

300×1300

250

15~50

20~60

75

11
