一、项目概况

产品名称：中试验证生产线造粒及整形设备

处理物料：铁尾矿、粉煤灰、钢渣、镁渣

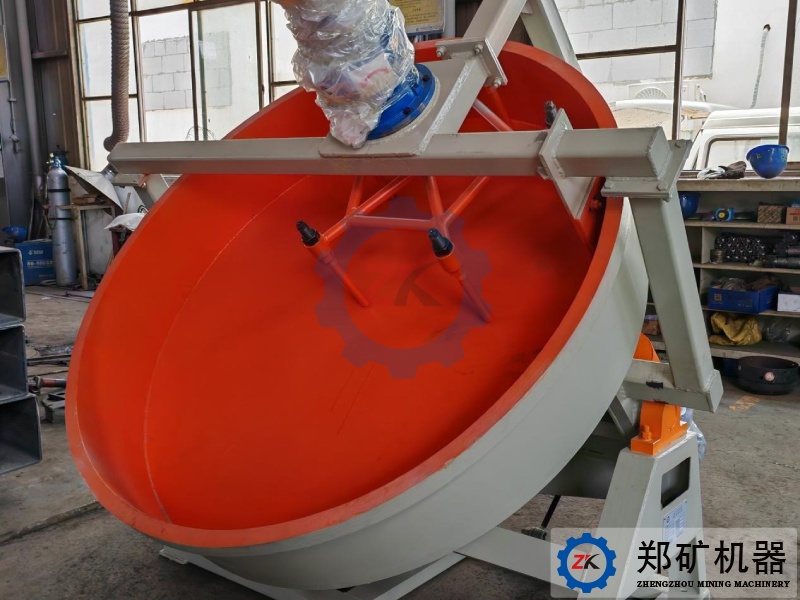

PQ1630盘式成球机主要用于粉状物料成球。该机不但成球粒度均匀，成球水分较低，强度较高，而且结构简单，控制方便，动力消耗少，运转平稳。是生产球状物料厂家的核心设备。

二、解决方案

盘式成球机工作原理：生料粉被制成粒度均匀的球核，然后送进成球盘中，球核进入成球盘后在盘内受离心力、摩擦力和重力的作用，沿抛物线运动，并在不断的滚动过程中将球内的水分不断排挤出表面，由于物料的粘结性和可塑性，球核在运动过程中与生料粉互相粘结并逐渐长大。由于物料的粘结性以及表面液膜的自然挥发，使料球具有一定的强度。当成球盘的倾角、盘边高、转速及水分等参数一定时，不同粒径的料球由于重力不同而按不同的脱离角离开盘边向下滚动，然后随着倾斜盘体的转动从盘的边部排出盘外。

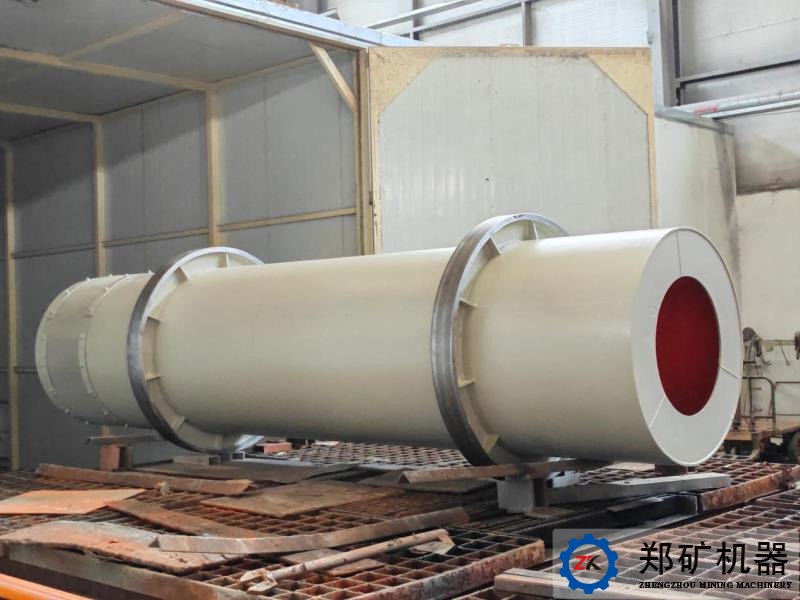

整形机的工作原理是整形机通过减速电机带动链轮，驱动倾斜度为3.5%的滚筒，低速回转，物料自筒体高端喂入，物料在离心力和重力的作用下不断的升举抛散和向下移动，物料通过相互间的摩擦力完成物料的整形，经整形后的物料从低端排出。

三、项目图片
